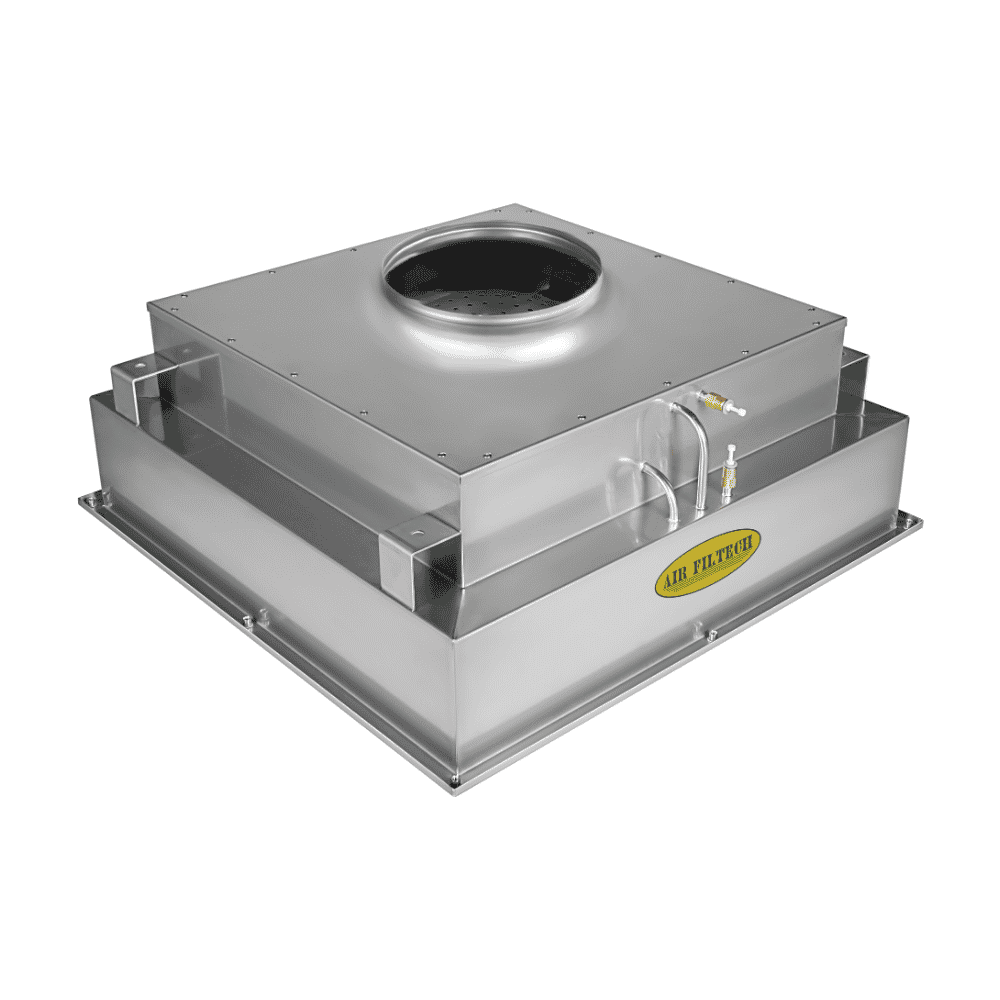

THG-Terminal Housing Green

Name: THG-Terminal Housing Green - Airfiltech
SKU: THG

Còn hàng

Hộp lọc HEPA đầu cuối cho hệ thống HVAC, tối ưu hướng khí, kết cấu hàn kín 100%, tỷ lệ rò rỉ <0,01% ở 450Pa, hỗ trợ thử nghiệm tại chỗ (in-situ) theo ISO EN 14644-3.

Tải Catalogue

Guarantee Safe & Secure Checkout

Danh mục: Terminal Housing Tag: Air Filtech SKU: THG

Mô tả

• Thiết bị đầu cuối (terminal) cho hệ thống HVAC, đảm bảo hiệu quả lọc cấp cuối HEPA và kiểm soát phân phối khí.
• Sử dụng trong môi trường phòng sạch như bệnh viện, dược phẩm, chế biến thực phẩm, cơ sở công nghệ sinh học.
• Hỗ trợ thử nghiệm tại chỗ (in-situ testing) theo tiêu chuẩn ISO EN 14644-3.
• Có thể trang bị đầy đủ các chức năng cần thiết cho phòng sạch dòng khí rối (turbulent flow).

Thông số kỹ thuật

Thông số

Cổ nối cong, khoảng cách tính toán kỹ lưỡng đảm bảo luồng khí đồng đều, vận tốc va đập tối thiểu.
Kết cấu hàn 100% cả mặt trong và mặt ngoài, đảm bảo không rò rỉ; vật liệu thép không gỉ hoặc sơn tĩnh điện.
Tay cầm hộp lọc, chốt giữ 3mm và đầu lục giác M6 giúp lắp/tháo lọc dễ dàng, phù hợp nhiều độ dày bộ lọc.
Mặt nạ khuếch tán diện tích thông thoáng 70%; vật liệu nhôm, thép hoặc thép không gỉ với nhiều bề mặt hoàn thiện.
Có cổng kiểm tra DOP/PAO và đo chênh áp (DP) tích hợp để kiểm tra rò rỉ bộ lọc và đo nồng độ khí dung chính xác.
Đĩa tản gió đảm bảo phân phối đều không khí và khí dung khi kiểm tra thượng nguồn.
Tương thích bộ lọc HEPA/ULPA độ dày 69/90/110/150/292 mm.
Kích thước hộp lọc (W x H x D): từ 305x305x69 đến 1220x610x292 mm tùy model; kích thước mặt nạ và cổ gió tương ứng từ 415×415 đến 1329×720 mm, cổ gió Ø200 – Ø400/500 mm.
Trọng lượng thiết bị: 6 – 22 kg tùy kích thước.

Chứng nhận

Tuân thủ tiêu chuẩn ISO EN 14644-3 (hỗ trợ thử nghiệm tại chỗ – in-situ testing).
Vỏ kín khí với tỷ lệ rò rỉ <0,01% ở áp suất 450 Pa, tuân thủ ISO EN 14644-3.

Tuỳ chọn khác theo yêu cầu

Vật liệu vỏ (ký hiệu X trong tên model): SS304 (inox 304), SS430 (inox 430), CSP (thép sơn tĩnh điện).

Bảng thông số

Model	Kích thước lọc HEPA/ULPA WxHxD (mm)	Kích thước hộp AxBxH (mm)	Kích thước mặt nạ (mm)	Đường kính cổ gió (mm)	Trọng lượng thiết bị (kg)
THG-365365200-X	305 x 305 x 69	365 x 365 x 200	415 x 415	Ø200	6
THG-365670200-X	305 x 610 x 69	365 x 670 x 200	415 x 720	Ø200	8
THG-670670200-X	610 x 610 x 69	670 x 670 x 200	720 x 720	Ø250/300	11
THG-670822200-X	762 x 610 x 69	822 x 670 x 200	872 x 720	Ø250/300	13
THG-670974200-X	915 x 610 x 69	974 x 670 x 200	1024 x 720	Ø250/300	15
THG-6701279200-X	1220 x 610 x 69	1279 x 670 x 200	1329 x 720	Ø300/350	18
THG-365365230-X	305 x 305 x 90	365 x 365 x 230	415 x 415	Ø200	6
THG-365670230-X	305 x 610 x 90	365 x 670 x 230	415 x 720	Ø200	9
THG-670670230-X	610 x 610 x 90	670 x 670 x 230	720 x 720	Ø250/300	12
THG-670822230-X	610 x 762 x 90	822 x 670 x 230	872 x 720	Ø250/350	14
THG-670974230-X	610 x 915 x 90	974 x 670 x 230	1024 x 720	Ø250/350	16
THG-6701279230-X	610 x 1220 x 90	1279 x 670 x 230	1329 x 720	Ø300/400	19
THG-365365250-X	305 x 305 x 110	365 x 365 x 250	415 x 415	Ø200	6
THG-365670250-X	305 x 610 x 110	365 x 670 x 250	415 x 720	Ø200/250	9
THG-670670250-X	610 x 610 x 110	670 x 670 x 250	720 x 720	Ø250/350	13
THG-670822250-X	610 x 762 x 110	822 x 670 x 250	872 x 720	Ø250/400	15
THG-670974250-X	610 x 915 x 110	974 x 670 x 250	1024 x 720	Ø250/400	16
THG-6701279250-X	610 x 1220 x 110	1279 x 670 x 250	1329 x 720	Ø300/400	20
THG-365670290-X	305 x 610 x 150	365 x 670 x 290	415 x 720	Ø250	10
THG-670670290-X	610 x 610 x 150	670 x 670 x 290	720 x 720	Ø350	14
THG-670822290-X	610 x 762 x 150	822 x 670 x 290	872 x 720	Ø350	16
THG-670974290-X	610 x 915 x 150	974 x 670 x 290	1024 x 720	Ø350	18
THG-6701279290-X	610 x 1220 x 150	1279 x 670 x 290	1329 x 720	Ø400	22
THG-365670432-X	305 x 610 x 292	365 x 670 x 432	415 x 720	200×400	13
THG-670670432-X	610x610x292	670 x 670 x 432	720 x 720	400×400	18
THG-670822432-X	762 x 610 x 292	822 x 670 x 432	872 x 720	400×500	20
